Типовой комплект учебного оборудования «Энергосберегающие технологии - Тепловой насос»

Типовой комплект учебного оборудования «Энергосберегающие технологии - Тепловой насос» предназначен для выполнения лабораторно-практических занятий по направлениям «Теплотехника» и «Теплоэнергетика» в системе среднего и высшего профессионального образования. Учебный стенд-тренажер предназначен для выполнения лабораторно-практических занятий по исследованию энергетических характеристик и показателей теплонаносных систем.

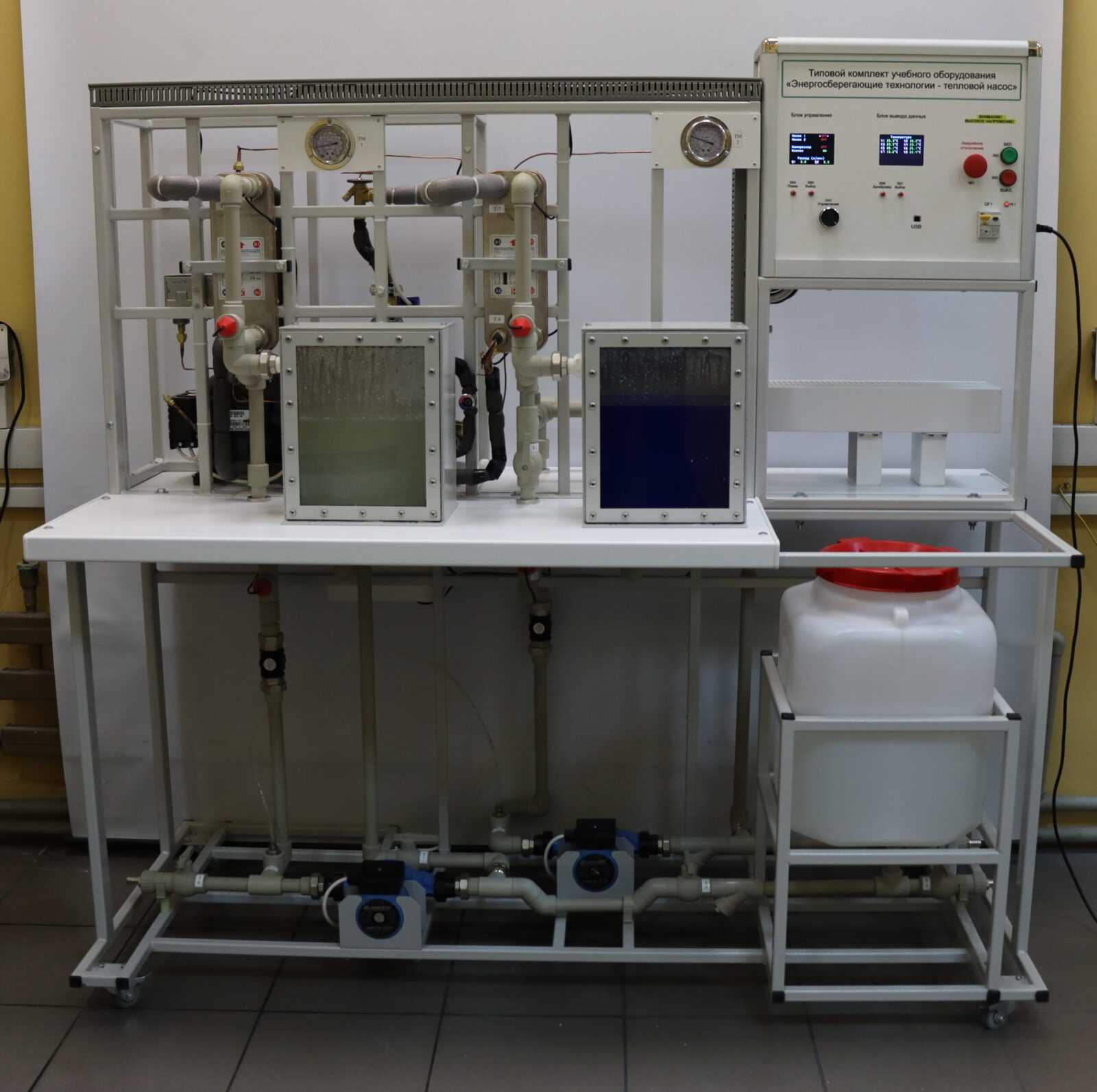

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом и гидравлическая система, состоящая из трубопроводов и исследуемых участков. Блок управления, выполнен из металлического профиля с корпусом из ABS пластика, светлого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.

В состав учебной установки входит:
• гидравлическая система из полипропиленового трубопровода
• запорная арматура;
• датчик давления;
• бак;
• емкость (металлическая) с прозрачной стенкой – 2 шт;
• датчики температуры – 5 шт;
• смотровое стекло;
• термоманометры – 2 шт;
• медный трубопровод трубопроводы;
• компрессор;
• циркуляционный насос – 2 шт;
• датчик расхода воды;
• ресивер;
• терморегулирующий вентиль;

Показания датчиков и интерфейс управления исполнительными устройствами отображаются на цветном дисплее в виде таблицы. Использование цветного дисплея позволяет разделить данные по типу и обозначить стационарные и аварийные режимы работы.

Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных.

Лабораторные работы

1. Исследование температурных режимов и теплопереноса в теплообменных аппаратах.
2. Исследование давлений в теплообменных аппаратах.
3. Анализ изменения удельного расхода электроэнергии и коэффициента рабочего времени теплонасосной машины.
4. Расчет холодопроизводительности испарителя теплонасосной машины.
5. Расчет производительности конденсатора теплонасосной машины.
